一、概述

　　GCK型低壓抽出式開關柜適用于三相交流50HZ、60Hz,額定電壓為380V、690V,額定電流為4000A及以下發電廠的三相五線制電力系統;廣泛被發電廠、變電站、工礦企業、高層建筑、大樓賓館、機場地鐵、車站碼頭等電力系統中作為電能分配、轉換、控制和無功功率補償之用;包含有動力中心和電動機控制中心之功能,并可設計成固定柜和抽屜柜混合型,滿足不同的供配電需要；產品具有分斷能力高、動熱穩定性好、電氣方案靈活、實用性強，結構新穎、防護等級高等特點；符合標準GB7251、JB/T9661、IEC60439。

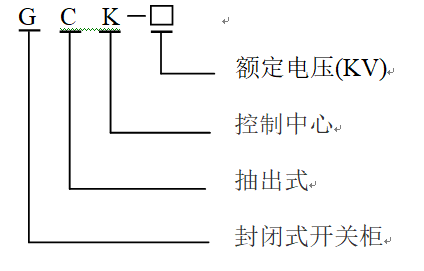

二、型號含義

三、使用條件

3.1海拔高度：≤1000M；

3.2環境溫度：-30℃~+45℃；

3.3相對濕度：≤90%（+25℃）

3.4 地面傾斜度：≤3°

3.5 抗震能力：水平加速度≤0.3m/s² ,垂直加速度≤0.15m/s²

3.6 安裝地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；

3.7上述使用條件不能滿足要求時，用戶可與公司協商解決。

四、產品優勢

  4.1開關柜為全拼裝式組合結構，基本骨架用FA型鋼拼裝而成；

  4.2柜體骨架和零件的外形尺寸以及開孔尺寸均按基本模數E=25mm變化；

  4.3柜體經酸洗磷化后靜電噴涂后抗磨耐腐,內部隔板、抽屜鍍鋅鈍化處理。

  4.4開關柜的隔室可分為功能單元室、母線室和電纜室，各室的作用相對獨立，能防止觸及鄰近功能單元帶電部件，能限制事故的擴大。

  4.5開關柜抽屜具有連結位置、試驗位置和分離位置；各抽屜與開關設有機械聯鎖裝置。

  4.6同規格的功能單元抽屜可以方便地實現互換，每一個功能單元抽屜最多對應有20對輔助接點能滿足異地操作控制、電度計量和計算機接口的自動化監測系統的需要。

  4.7開關柜四周的門板、封板均采用2mm冷軋鋼板,柜體的防護等級為IP3X。
